风电变流器IGBT模块应用与选型方案
2025-08-01 18:32:00
8
分享
风电变流器是风电机组的核心组件，扮演着电力转换的关键角色。其任务是将风力发电机产生的可变频率、可变电压的电能转换成符合电网要求的固定频率、固定电压的电能，从而实现并网发电。由于风电变流器承受着高电压、大电流的冲击，其可靠性直接关系到风电机组的安全运行和发电效率。

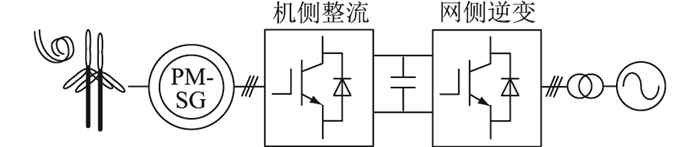

风电变流器通常由整流器、滤波器和逆变器三部分组成。整流器将风力发电机产生的交流电转换为直流电，同时进行恒流限制，滤波器主要用来过滤掉直流电中的高谐波和噪声信号，以避免对电网的干扰。逆变器将经过整流和滤波的直流电信号再次转换为交流电信号。
风电变流器主要由以下部件组成：
功率模块: 功率模块是变流器的核心部件，由IGBT、GTO等半导体器件组成，用于进行电力转换。
一、风电变流器对IGBT的核心需求
需求维度 | 技术指标要求 | 行业痛点 |
电压耐受 | ≥1700V DC-Link | 电网瞬态过压＞1500V |
电流能力 | 持续≥600A@100℃ | 低风速持续过流工况 |
热管理 | Rth(j-c)≤0.05K/W | 塔筒空间受限 |
故障耐受 | 短路能力≥10μs | 电网短路电流冲击 |
环境适应性 | -40~+150℃操作温度 | 北极/海上高湿盐雾环境 |

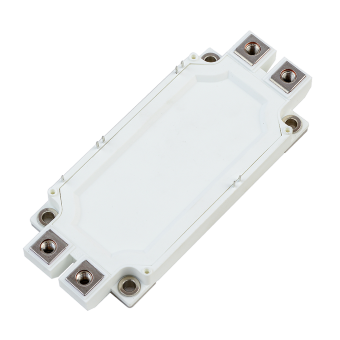

二、HGF600MP170X100关键技术适配性
✅ 电压/电流匹配度分析
1700V Vces：覆盖风电1.5kV DC-Link系统（200%余量）
600A@100℃：满足3MW变流器峰值电流需求（Icm=1200A应对阵风）
10μs短路耐受：高于IEC 61400-21要求的6μs
✅ 热管理革命性突破
参数 | HGF600MP170X100 |
热阻Rth(j-c) | 0.037K/W |
最大结温 | 175℃ |
自然冷却能力 | 450A@85℃ |
